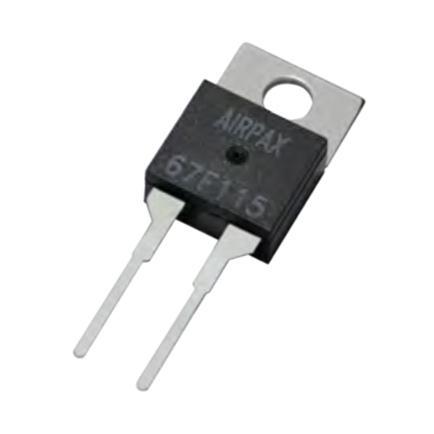

BEI Sensors 6700 Series TO-220 Subminiature Thermostat

Description

The Airpax® 6700 series is a RoHS compliant, positive snap action, single pole / single throw, a subminiature bimetallic thermostat that provides accurate and reliable sensing and switching in a single device. The 6700 series thermostat dimensionally conforms to the international product package standard Y220 / TO220.

Thus, the 6700 may be automatically placed and soldered onto PC boards with high speed automated equipment, eliminating the need for the expensive hand placement and termination required today for most power supply thermostats.

Product Configurator

Features

RoHS compliant per EU directive 2002 / 95 / EC
TO-220 / Y-220 international electronic package standard
Ideal for surface and air sensing on PC boards and heat sinks
VDE approved with “P” bracket option
Gold-plated contacts
Up to 20,000 life cycles @ max standard amperage
Up to 100,000 life cycles @ max gold contact amperage

Additional information

Značka	Bei Sensors

About Bei Sensors

Společnost BEI Sensors byla založena v roce 2010 sloučením společností BEI Industrial Encoders, BEI Duncan Electronics a BEI Ideacod.

BEI Duncan, založená v roce 1960 BEI Duncan je známá jako přední výrobce lineárních a rotačních enkodérů. Díky inovativním konstrukcím a specializovaným materiálům poskytují snímače výrobce vynikající výkon v náročných podmínkách, kde je vyžadována dlouhá životnost.

Společnost BEI Industrial Encoders, založená v roce 1977, si vybudovala celosvětovou reputaci vysoce kvalitních průmyslových optických kodérů a nastavila nový standard pro včasné dodání a zákaznický servis. Odolné senzory této značky nabízely širokou škálu mechanických, elektrických a environmentálních možností navržených pro všechny druhy aplikací řízení pohybu.

BEI Ideacod byla založena v roce 1979 a specializuje se na průmyslové rotační kodéry pro evropské trhy. Značka nabízela kompletní řadu jednootáčkových a víceotáčkových absolutních a inkrementálních snímačů s certifikací ATEX.

Snímače a snímače používané v ropném a plynárenském průmyslu musí odolávat vysokým teplotám a tlakům, potenciálně výbušným atmosférám, jakož i silným nárazům a vibracím, působení chemikálií, nečistot a vlhkosti. Tvrdě eloxovaná pouzdra snímačů, testy těsnosti, rozšířené teplotní rozsahy a různé možnosti těsnění jsou k dispozici pro mnoho produktů BEI. BEI Sensors také nabízí jednu z největších řad produktů pro nebezpečné prostředí včetně UL třídy I divize 1 a 2, třídy II divize 1 a 2, ATEX zóna 1 a zóna 2. K dispozici jsou také různé komunikační protokoly včetně Profibus, CANopen a DeviceNet.

Klíčové výhody používání BEI senzorů:

rozlišení 10 000 pulzů/ot (inkrementální typ), 12 bitů (absolutní typ), vysoká přesnost měření (relativní chyba nepřesahuje 0,1 %);
vysoce kvalitní materiály (eloxovaný hliník, nerezová ocel) a dodatečné těsnění zajišťují vysokou odolnost proti opotřebení v jakémkoli prostředí;
nastavení provozních režimů pomocí vlastního softwaru;
rychlost odezvy signálu snímače je 5 ms;

Pro přenos signálu jsou nabízeny adaptéry, zesilovače a moduly pro bezdrátový přenos dat.

Katalog snímačů BEI obsahuje:

Inkrementální kodéry

Ideální pro aplikace, kde je vyžadován relativní pohyb. Inkrementální enkodéry BEI Sensors jsou vhodné pro řízení rychlosti.

Snímače jsou k dispozici s hladkými nebo dutými (slepými a průchozími) hřídeli ve velikostech balení od 1,18 ″ (30 mm) do 5,2 ″ (132,08 mm).

Absolutní jednootáčkové kodéry

Absolutní jednootáčkové enkodéry BEI Sensors jsou ideální pro aplikace, kde systém vyžaduje řízení polohy nebo kde výpadky napájení nemohou vydržet „resetovací cyklus“.

Kodéry jsou k dispozici s hladkými nebo dutými (slepými a průchozími) hřídeli ve velikostech balení od 2,3″ (58 mm) do 4,6″ (116 mm).

Absolutní víceotáčkové kodéry

Absolutní víceotáčkové enkodéry BEI Sensors jsou ideální pro aplikace, kde se zařízení pohybuje mírnou rychlostí několik otáček nebo je po dlouhou dobu neaktivní.

Kodéry jsou k dispozici s hladkými nebo dutými (slepými a průchozími) hřídeli ve velikostech balení od 2,3″ (58 mm) do 4,3″ (109 mm).

Kodéry pro nebezpečné prostory a funkční bezpečnost

BEI Sensors nabízí celou řadu UL, ATEX a IECEx certifikovaných kodérů pro potenciálně výbušné atmosféry. Certifikace zahrnují UL třídu I, divizi 1 a 2 a třídu II, divizi 1 a 2, stejně jako ATEX zónu 1 a zónu 2

K dispozici jsou metody ochrany proti výbuchu, protipožární, jiskrově bezpečné nebo nehořlavé metody.

Kodéry pro funkční bezpečnost

BEI Sensors vyrábí nejúplnější řadu snímačů funkční bezpečnosti až do SIL3 / PLe. Snímače jsou k dispozici v široké škále velikostí a typů balení: vnější průměr 58 mm a 90 mm, hřídel a průchozí hřídel až 30 mm

Zpětná kompatibilita s kodéry, které nejsou navrženy s ohledem na funkční bezpečnost, umožňuje snadné dovybavení stávajících instalací.

Jiskrově bezpečné zařízení

Intrinsic Safety je způsob ochrany, který využívá ochrannou bariéru umístěnou v bezpečné oblasti k omezení energie dostupné pro vznícení. Kodéry IS MUSÍ být instalovány s bezpečnostní bariérou, aby splnily certifikační požadavky.

Ohnivzdorné kodéry

Požární bezpečnost je metoda ochrany aplikovaná na kontakty, systémy, obvody a zařízení, která za normálních provozních a okolních podmínek nemohou generovat dostatečnou elektrickou nebo tepelnou energii k zapálení hořlavých plynů nebo par. Ohnivzdorná zařízení BEI Sensors nevyžadují žádné speciální pouzdro ani jinou fyzickou ochranu.

Lineární kodéry

Senzory BEI Lineární enkodéry řady 700, 6300 a 6400 jsou široce používány ve vrtacích nástrojích v ropném a plynárenském průmyslu. Každý senzor je obvykle přizpůsoben konkrétní zákaznické aplikaci

ZÍSKEJTE CENU

Chcete-li obdržet nabídku, zašlete svou žádost na adresu info@prumyslovy-distributor.cz a uveďte požadované pozice a podrobnosti o společnosti.

Specification

Contact Resistance	50 milliohms max (before and after rated life)
Contact Ratings	Cycles Voltage Amps (resistive) 20,000 48 VDC 0.5 100,000 5 VDC 0.001 (gold)
Contact Operations	Either close on rise (make) or open on rise (break)
Operating Temperature	40°C to 130°C (104°F to 266°F)
Temperature Tolerance	Standard of ±5°C (±9°F) with nominal operating temperature settings in 5°C increments
Short Term / Long Term Exposure Limit	Short = 260°C (500°F), 10 second duration Long = -55°C to 160°C (-67°F to 320°F)
Dielectric Strength	Nickel-plated copper bracket has 1480 VAC 60Hz, 1 second duration terminals to case. Plastic bracket has 2000 VAC 60Hz, 1 second duration terminals to case.
Insulation Resistance	100 Mohms at 500 VDC
Contact Bounce	3 milliseconds max (make)
Vibration	Per Mil-Std-202, method 204D, test condition D, 10 to 2,000 Hz
Shock	Per Mil-Std-202, method 213, test condition C, 100 G’s for 6 millisecond duration, 1⁄2 sine wave
Seal	High temperature epoxy sealed for wave soldering and cleaning, moisture proof per Sensata specification S-722 (unit will not leak while submerged in 9” of water for a minimum of two minutes)
Base Material	PPS (Polyphenylene Sulfide), 94 VO rated
Terminal Material	65% Copper, 18% Nickel
Contact Material	Gold-plated or overlay, silver crossbar
Mounting Bracket Material	Nickel-plated copper bracket has 1480 VAC 60Hz, 1 second duration terminals to case. Plastic bracket has 2000 VAC 60Hz, 1 second duration terminals to case.
Chemical Resistance	Unit is resistance to water, salt, alcohol, ammonia, trichlorethane and most other organic solvents
Solderability	Terminal material is selectively striped with lead-free solder for improved solderability
Soldering Heat Resistance	Per Mil-Std-202G, method 210F, test condition C & K, test condition K validated at 260°C for 25 seconds
Weight	Approximately 0.5 grams
Agency Approvals	cЯUus recognized E36687 VDE approval 0631/12.83 RoHS Compliant per EU Directive 2002/95/EC
